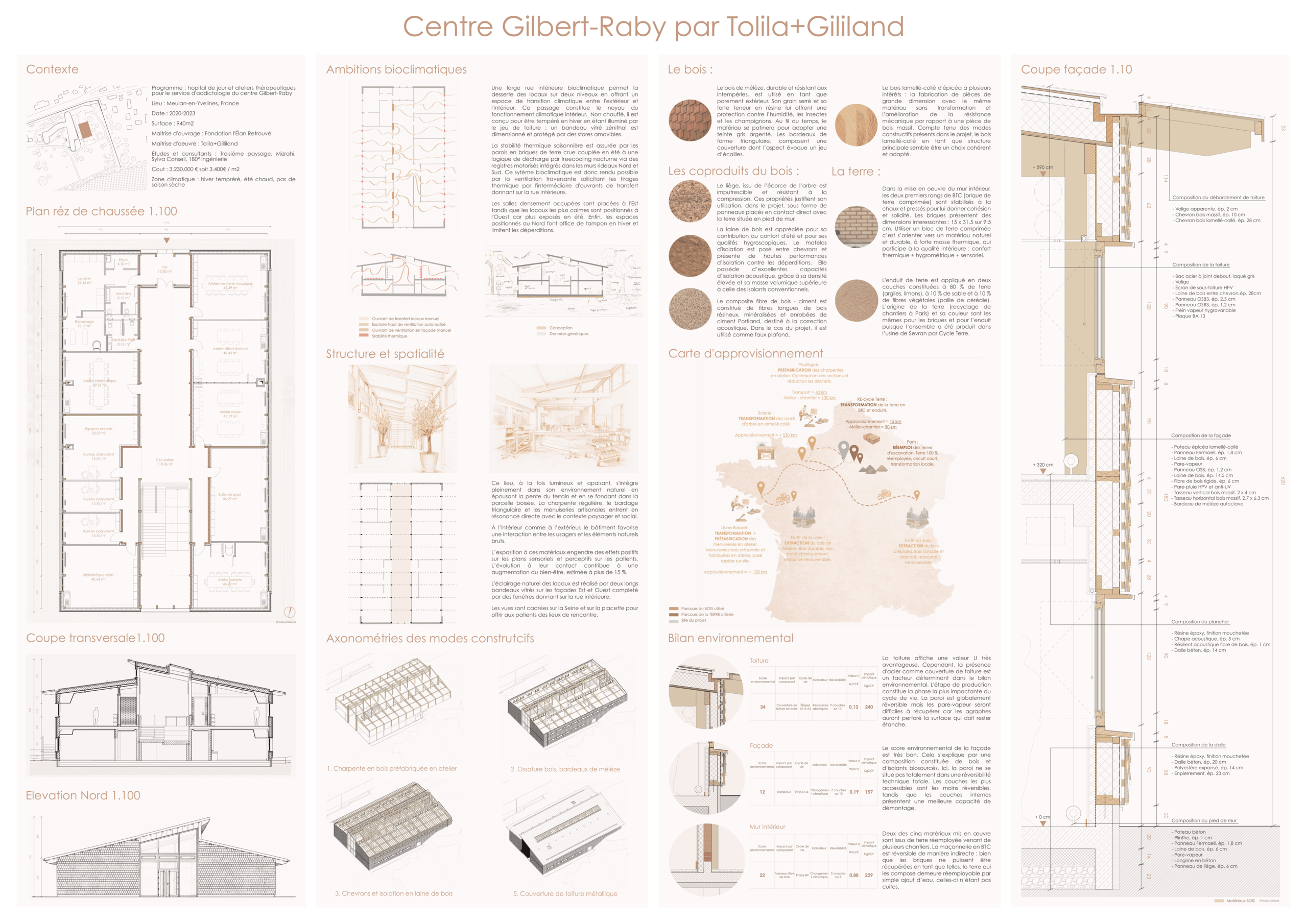

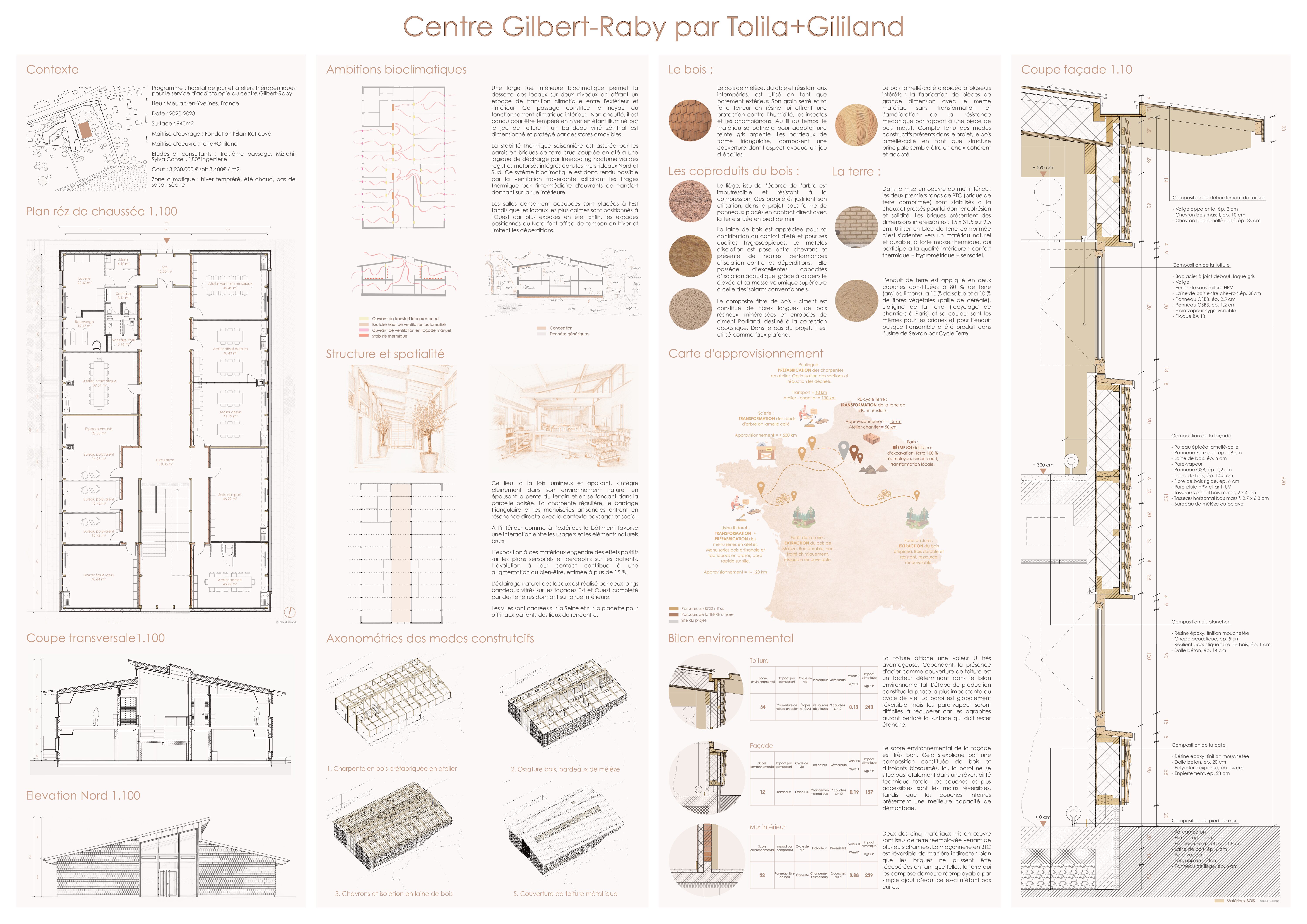

Ce travail présente l'analyse d'une référence architecturale à travers un poster de synthèse. L'objectif était de décrypter la démarche de conception de l'architecte, de comprendre les systèmes constructifs et structurels employés, d'identifier les matériaux mis en œuvre et d'évaluer leur intérêt environnemental. Cette étude a permis d'approfondir les liens entre conception architecturale, techniques constructives et enjeux de durabilité, tout en développant une communication graphique claire et synthétique. Le Centre Gilbert-Raby est un hôpital de jour et un espace d'ateliers thérapeutiques implanté à Meulan-en-Yvelines (2020-2023). Le bâtiment s'intègre à la pente du terrain et au paysage boisé grâce à une architecture en bois, une matérialité sobre et des ouvertures cadrant les vues sur la Seine et les espaces extérieurs. Les matériaux naturels participent au bien-être des usagers en créant une ambiance sensorielle apaisante.

Ambitions bioclimatiques :

Le projet s'organise autour d'une rue intérieure bioclimatique non chauffée qui assure la distribution des locaux tout en constituant un espace tampon entre l'extérieur et l'intérieur. Son confort thermique est assuré par les apports solaires, l'inertie des briques de terre crue et une ventilation naturelle traversante complétée par un système de free-cooling nocturne.

Structure et matériaux :

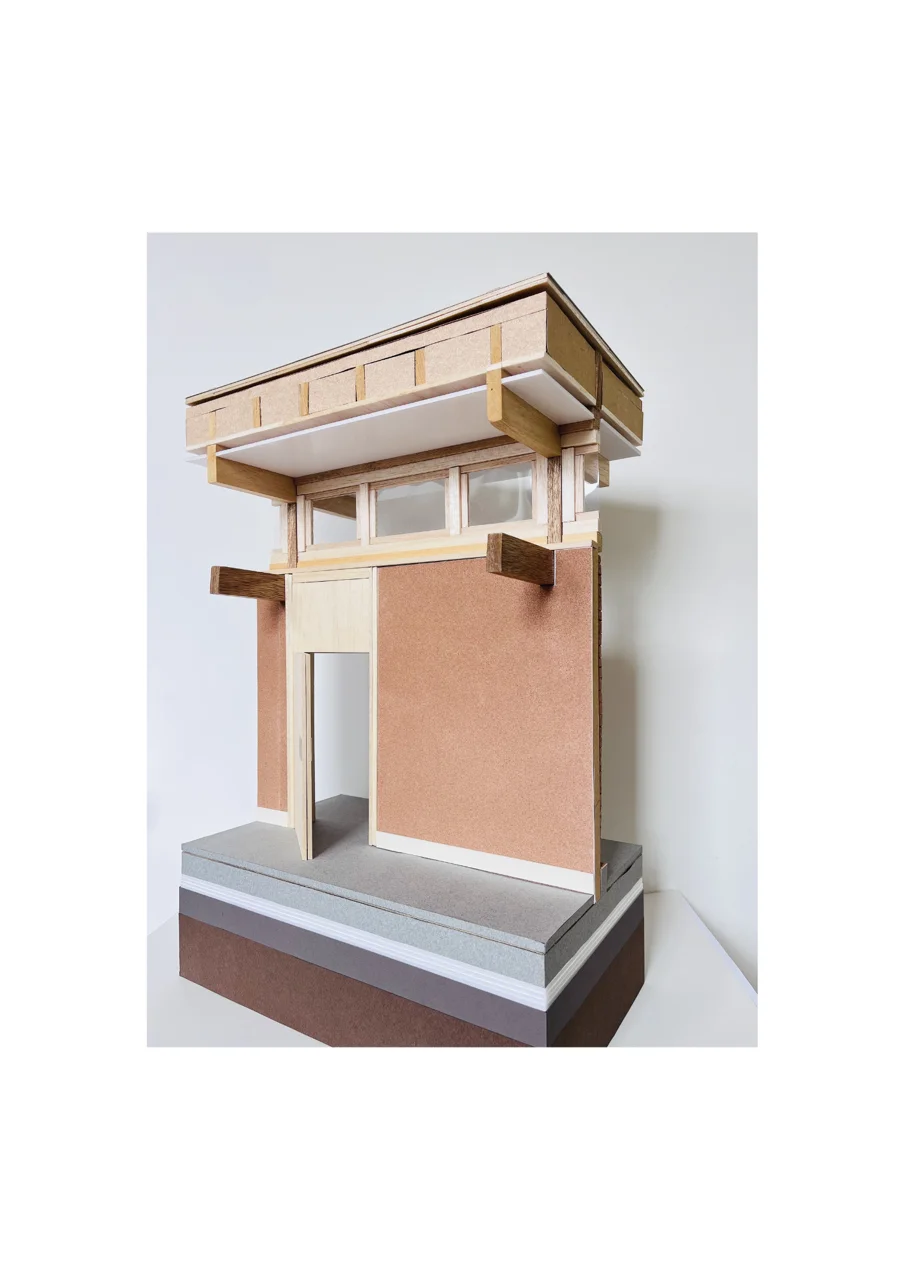

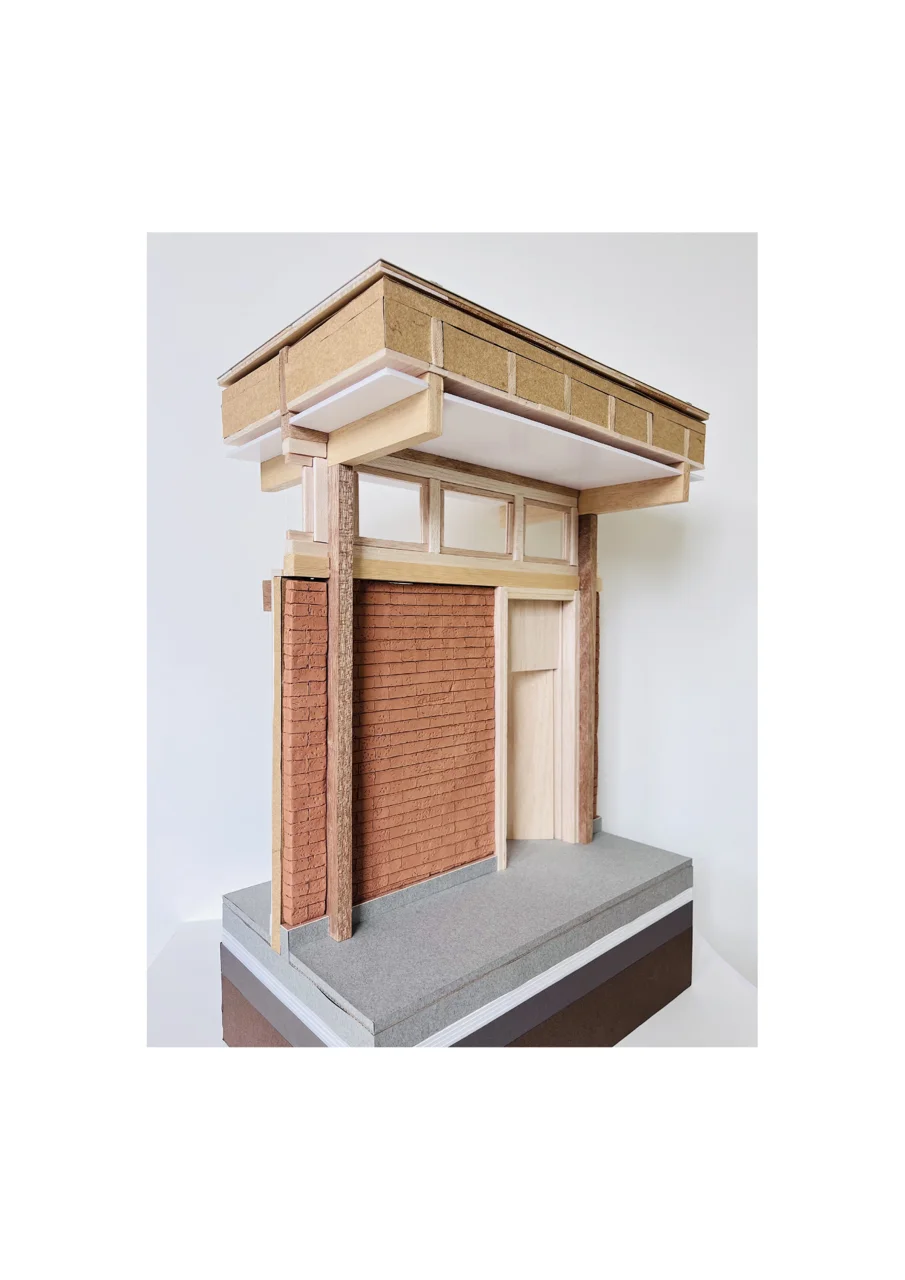

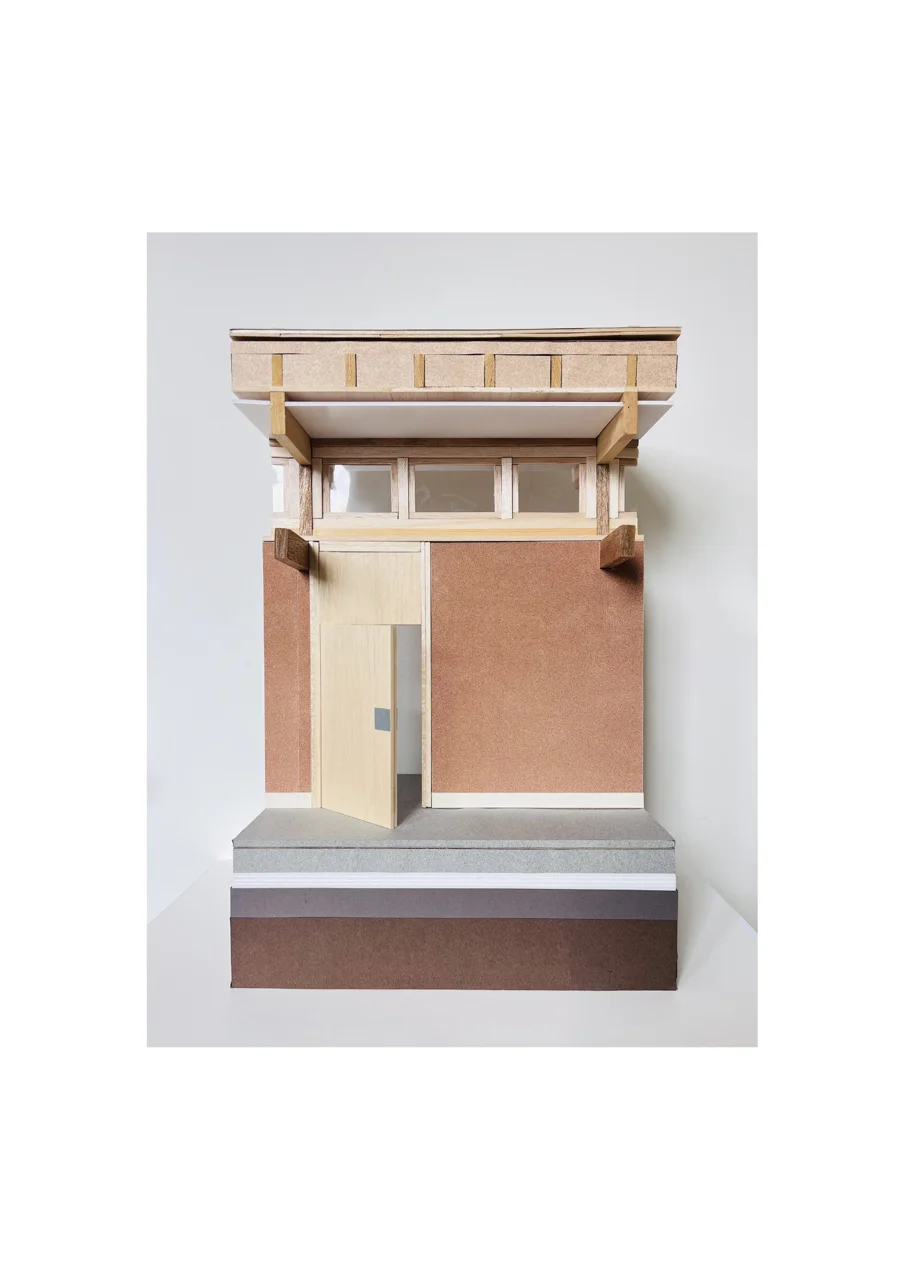

La structure repose sur une ossature en bois lamellé-collé préfabriquée, associée à des isolants biosourcés en laine et fibre de bois. Les façades sont revêtues de bardeaux de mélèze, matériau naturellement durable qui se patine avec le temps. Les murs intérieurs en briques de terre comprimée apportent inertie thermique, régulation hygrométrique et confort sensoriel, tandis que des panneaux de liège protègent les parties en contact avec le sol.

Bilan environnemental :

L'analyse environnementale met en évidence de très bonnes performances thermiques grâce aux matériaux biosourcés. Les façades présentent un faible impact carbone et une bonne capacité de démontage. Les briques de terre comprimée, réalisées à partir de terre réemployée, peuvent être réutilisées après réhumidification. La couverture métallique constitue en revanche l'élément le plus impactant du projet sur le plan environnemental, principalement lors de sa phase de fabrication.
